Caméra endoscopique industrielle : la Tubicam Périzoom en pratique

Une caméra endoscopique industrielle est un système d'inspection visuelle qui place une tête caméra dans un volume inaccessible à l'œil, sans démontage. La Tubicam Périzoom, fabriquée en France par AGM TEC, en est la version sur perche : vous guidez la tête à la main dans une gaine, un conduit ou un faux plafond et vous lisez l'image sur le bloc de commande.

Qu'est-ce qu'une caméra endoscopique industrielle sur perche ?

La caméra endoscopique industrielle sert à voir là où l'œil ne passe pas : intérieur d'une gaine de ventilation, d'un conduit, d'une colonne, d'un caniveau ou d'une machine. Elle se compose d'une tête caméra, d'un éclairage, d'un lien physique vers l'opérateur et d'un écran de visualisation.

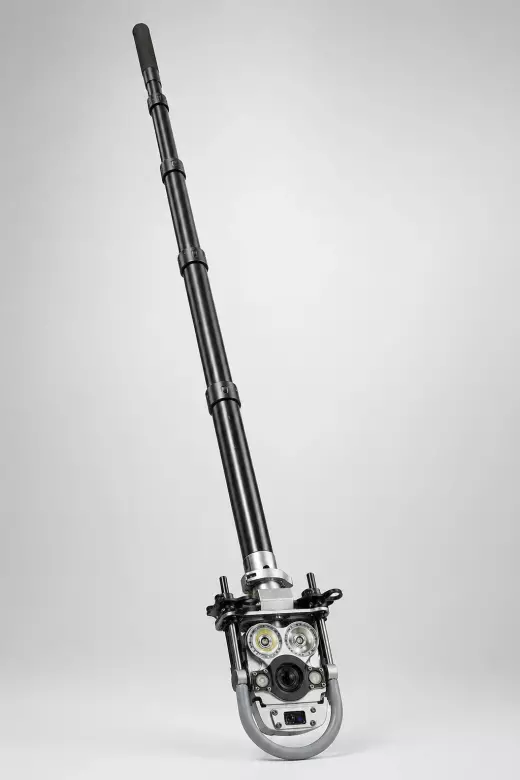

Sur la Tubicam Périzoom, ce lien est une perche en plusieurs segments. Vous tenez le bloc poignée d'une main, vous engagez la tête dans l'ouvrage et vous orientez la visée depuis l'extérieur. La particularité de la gamme est la tête périscopique : elle permet de regarder latéralement ou vers le haut depuis un point d'accès réduit, là où une caméra sur câble ne verrait que le fond.

Le bloc poignée intègre l'affichage et les commandes, avec un éclairage à LED autour de l'objectif. L'opérateur reste debout, au sec, sans ouvrir la gaine ni déposer un élément de réseau.

Dans quels cas la perche fait gagner du temps sur le chantier ?

La perche est pertinente quand le point d'accès est étroit et que l'ouvrage est dégagé sur quelques mètres. Vous inspectez depuis un regard, une trappe, une bouche de soufflage ou un regard de visite, sans démonter le réseau.

Elle est aussi utile quand la zone à contrôler est en hauteur ou difficile d'accès : faux plafond, gaine en plafond de parking, conduit au-dessus d'une machine. L'opérateur reste au sol et pilote la visée depuis la poignée.

En revanche, dès que l'ouvrage est long, coudé ou encombré, la caméra sur câble ou le robot d'inspection restent les outils adaptés. Le choix se fait selon le diagnostic, pas par habitude.

• Contrôle d'une gaine de ventilation depuis une bouche ou une trappe.
• Vérification d'un conduit ou d'une colonne depuis un regard accessible.
• Inspection d'un faux plafond sans dépose des dalles adjacentes.
• Contrôle avant réception de travaux ou après un désordre signalé par un occupant.
• Examen d'une zone de machine ou d'un volume confiné accessible par un orifice.

Comment lire l'image et quelles sont les limites ?

L'image se lit comme un diagnostic, pas comme une photo. Vous devez savoir où se trouve la tête, à quelle distance et dans quelle direction vous regardez, sinon la paroi observée n'a pas de sens. La perche aide : vous la sentez, vous la voyez, vous suivez sa progression.

L'éclairage et la propreté de l'optique font la qualité du rendu. Une paroi humide, poussiéreuse ou un objectif voilé donnent une image trompeuse. Nettoyez la tête avant chaque série de mesures et refaites un passage si le doute persiste.

Enfin, une caméra ne remplace ni un essai d'étanchéité, ni un contrôle de débit, ni un diagnostic structurel. Elle documente un état visuel. La conclusion revient au professionnel qui interprète, et le devis de réparation reste distinct de la prestation d'inspection.

Quels critères vérifier avant de commander ?

Le bon matériel est celui qui correspond à vos ouvrages les plus fréquents. Un plombier qui contrôle des colonnes n'a pas les mêmes besoins qu'un bureau d'études qui vérifie des réseaux de ventilation en faux plafond.

Passez en revue les points ci-dessous avec AGM TEC : certains dépendent de votre configuration et de la version retenue. Un échange technique avant commande évite une erreur de configuration.

Prévoyez aussi la partie administrative : qui réalise l'inspection, qui signe le rapport, sous quelle forme les images sont conservées. Un rapport lisible vaut mieux qu'une vidéo longue que personne ne consultera.

• Diamètre de tête compatible avec l'ouvrage le plus petit que vous inspectez.
• Longueur de perche utile et encombrement une fois repliée dans le véhicule.
• Type de visée recherché : axiale, latérale, périscopique.
• Lisibilité de l'écran en extérieur et en faible lumière.
• Éclairage : intensité réglable et remplacement possible sur le terrain.
• Enregistrement des images et export du rapport vers votre outil habituel.
• Autonomie, alimentation et conditions d'utilisation par temps humide.
• Robustesse de la perche et protection de la tête en cas de choc.
