Une caméra d'inspection verticale à double vision axiale/radiale est une caméra conçue pour descendre dans un ouvrage vertical — forage, piézomètre, puits, gaine technique — et observer en même temps le fond de l'ouvrage (vision axiale) et la paroi sur le côté (vision radiale). La Verticam d'AGM TEC, fabricant français basé à Bessières (31), applique ce principe aux inspections de forages et de conduits verticaux : une tête cylindrique descendue par câble, un enrouleur, un écran de contrôle et un enregistrement des images.
Qu'est-ce qu'une caméra d'inspection verticale à double vision axiale/radiale ?
C'est une caméra d'inspection prévue pour un axe vertical. Elle est descendue dans l'ouvrage au bout d'un câble, la tête en bas. Deux chemins optiques cohabitent dans la même tête : la vision axiale regarde dans l'axe de descente, la vision radiale regarde la paroi, perpendiculairement à cet axe.
La vision axiale sert à voir ce qui se trouve devant la caméra : fond de forage, accumulation de sédiments, arrivée d'eau, obstacle, tête d'ouvrage. La vision radiale sert à lire la paroi : état du tubage, fissures, encroûtements, dépôts, déformations, venues latérales.

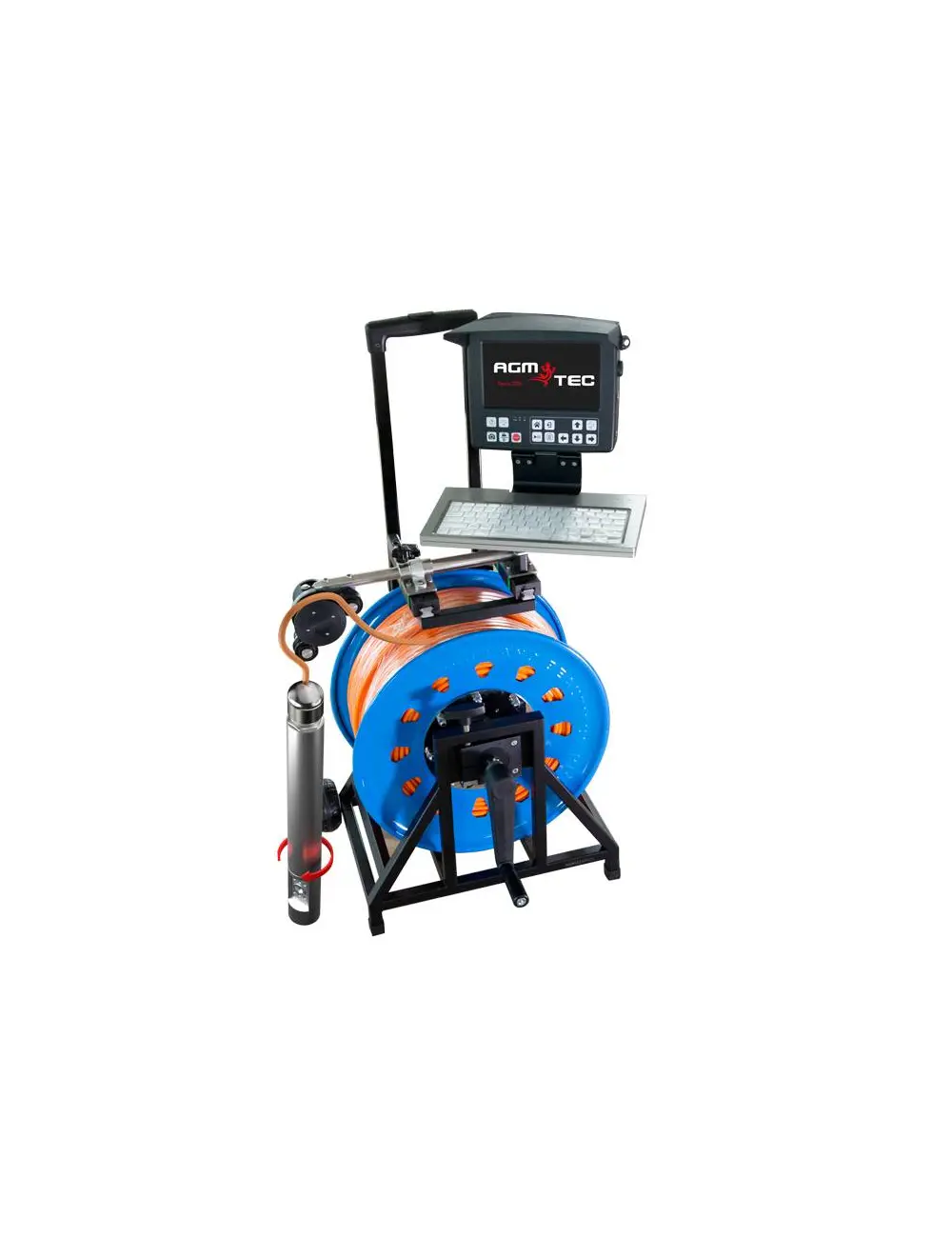

La Verticam est la caméra d'inspection verticale d'AGM TEC. La tête est un cylindre en inox, suspendu sous un enrouleur. L'ensemble est piloté depuis une station de contrôle avec écran et clavier, visible sur la photo ci-dessous.
L'intérêt de la double vision est simple : sur un ouvrage vertical, une caméra à vision unique laisse systématiquement une zone aveugle. Soit vous voyez le fond sans voir la paroi, soit l'inverse.
Pourquoi la vision axiale seule ne suffit pas dans un forage ?
Dans un forage, un piézomètre ou un puits, l'information utile est double. Le maître d'ouvrage veut souvent savoir à quelle profondeur se situe un désordre (radial), et dans quel état se trouve le fond de l'ouvrage (axial). Une seule vue oblige à deux descentes, ou à conclure avec une part d'incertitude.
La double vision axiale/radiale permet de corréler les deux observations au cours de la même descente : le fond vu en axial, la paroi vue en radial, au même instant et à la même profondeur.
Le tableau ci-dessous résume ce que chaque vue apporte, et ce qu'elle ne permet pas de conclure seule.
- Vision axiale : répondre à « que se passe-t-il au fond ? »
- Vision radiale : répondre à « dans quel état est la paroi ? »
- Double vision : répondre aux deux dans la même descente
| Critère | Vision axiale | Vision radiale |
|---|---|---|
| Sens d'observation | Dans l'axe de descente | Perpendiculaire à la paroi |
| Ce que l'on observe | Fond, obstacle, venue en fond | Tubage, fissures, dépôts, déformations |
| Cas d'usage typique | Contrôle de fond de forage, piézomètre | Contrôle d'état de paroi ou de tubage |
| Limite si utilisée seule | Paroi non visible | Fond de l'ouvrage non visible |
Comment se déroule une inspection verticale avec la Verticam ?
La caméra est mise en place au-dessus de l'ouvrage : l'enrouleur et son châssis restent en surface, la tête cylindrique est introduite dans le forage ou le conduit. Le câble se déroule progressivement, à une vitesse maîtrisée par l'opérateur.
L'opérateur suit la descente en direct sur l'écran de la station de contrôle. Le clavier sert à piloter les paramètres d'affichage et à lancer les enregistrements. Les images axiales et radiales sont examinées au fur et à mesure, ce qui permet de s'arrêter sur un point singulier et de le documenter.
Le compte rendu s'appuie ensuite sur les séquences enregistrées et les arrêts image : profondeur repérée, nature du désordre observé, état de la paroi. C'est cette traçabilité qui intéresse un bureau d'études, un syndic ou une collectivité.
La mise en œuvre reste une opération de terrain : le bon résultat dépend de la propreté de l'ouvrage, de la vitesse de descente et du réglage de l'éclairage embarqué.
- Positionner l'enrouleur au-dessus de l'ouvrage et sécuriser la zone
- Introduire la tête et descendre lentement, en surveillant l'écran
- Marquer les profondeurs des points remarquables
- Enregistrer les séquences utiles pour le rapport d'inspection
À quels professionnels s'adresse une caméra d'inspection verticale ?
La Verticam vise les métiers qui doivent justifier l'état intérieur d'un ouvrage vertical, sans démontage ni excavation. La caméra ne se contente pas de montrer : elle documente.
Pour un plombier ou un foreur, elle sert à contrôler un forage, un piézomètre ou un puits avant équipement, après travaux, ou en cas de baisse de rendement. Pour un bureau d'études ou une collectivité, elle apporte la preuve visuelle attendue dans un diagnostic ou un dossier d'ouvrage.
En ventilation et en génie climatique, le même besoin existe sur les conduits et gaines verticales : vérifier l'état intérieur, repérer un obstacle, un dépôt ou une déformation, sans ouvrir toute la colonne.
Le format enrouleur + station de contrôle convient à une intervention sur site, avec un opérateur au sol et une lecture en temps réel.
- Plombier, foreur, entreprise de travaux : contrôle de forage, piézomètre, puits
- Bureau d'études et maîtrise d'œuvre : relevé d'état avant travaux
- Collectivité et exploitant de réseau : diagnostic documenté
- TP et VRD : contrôle d'ouvrage vertical et d'ouvrage enterré
- Ventilation, génie climatique : inspection de gaine verticale
- Syndic et gestionnaire de patrimoine : justification des travaux engagés
Ce qu'il faut vérifier avant de choisir votre configuration
La Verticam se configure selon l'ouvrage à inspecter. La fiche produit ouverte par le lien ci-dessous présente notamment une option de longueur piézomètre indiquée à 200 mètres. Cette valeur dépend de la configuration retenue : elle doit être confirmée au devis, en même temps que le reste des caractéristiques.
Avant de commander, faites préciser par écrit les points qui déterminent la faisabilité d'une inspection : diamètre d'accès minimal, profondeur utile réellement exploitable, longueur de câble, type de tête adapté à l'ouvrage, qualité d'image attendue et mode d'enregistrement.
Précisez aussi les conditions d'usage : ouvrage en eau ou à sec, tubé ou non tubé, accès véhicule, alimentation électrique sur site. Ces éléments changent la configuration livrée.
Enfin, gardez en tête les limites : comme tout matériel d'inspection, la Verticam observe et enregistre, elle ne mesure pas et ne remplace pas un rapport de diagnostic signé par un professionnel. Selon l'état de l'ouvrage, certaines zones peuvent rester partiellement illisibles.
- Diamètre d'accès minimal de la tête
- Profondeur et longueur de câble nécessaires
- Type de tête : tubage, forage brut, piézomètre
- Éclairage embarqué et qualité d'image en eau trouble
- Mode d'enregistrement et format des fichiers remis au client
- Étanchéité de la tête et conditions d'usage en eau
- Alimentation de la station de contrôle sur site
- Prise en main et formation de l'opérateur
